SH Series[단종]

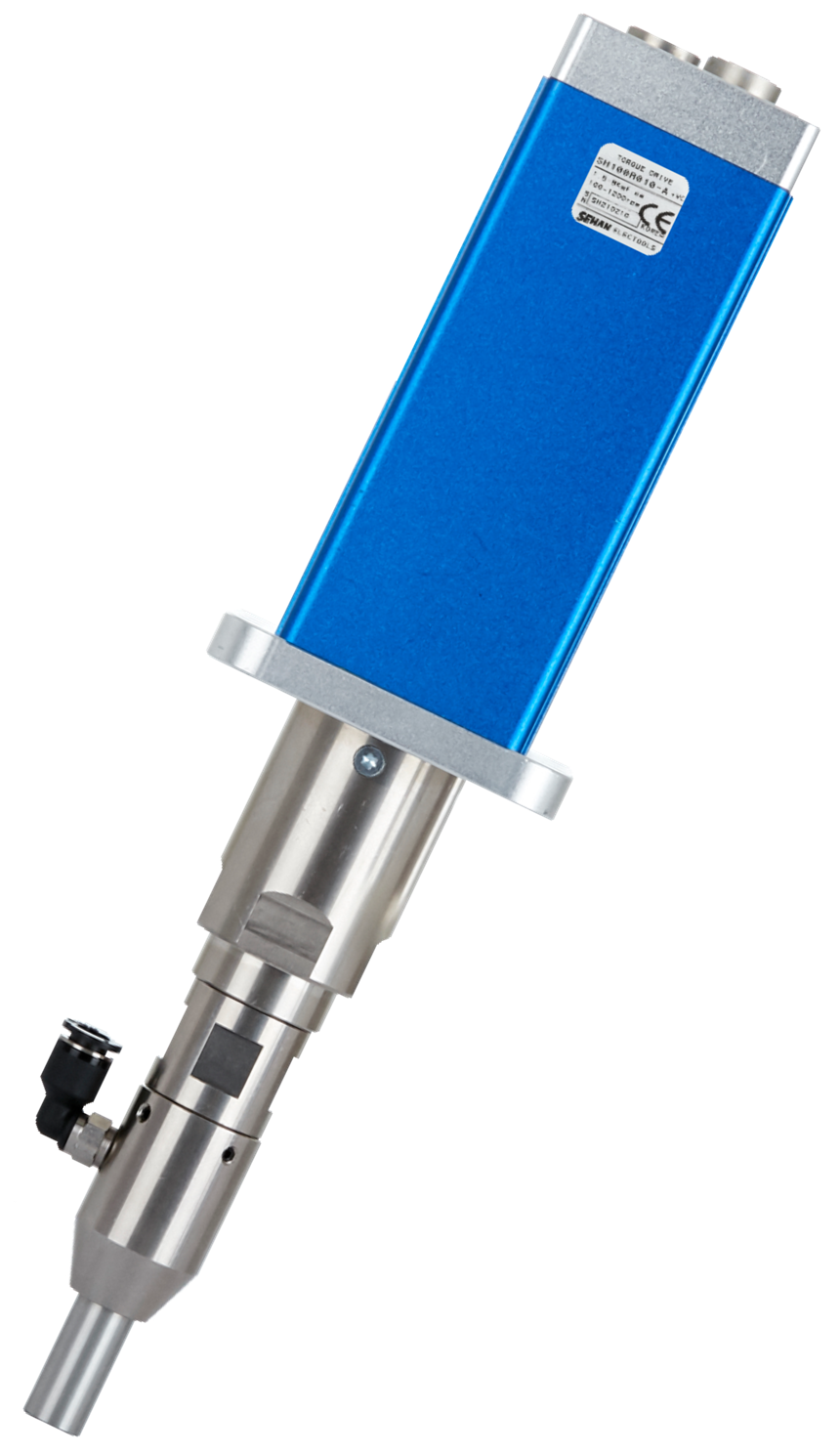

SH 디지털토크 제어드라이버는 자동화에 특화된 장비로써 0.5kgf·cm부터
650kgf·cm까지 제품 선택에 따라 다양한 토크 범위를 설정할 수 있는 드라이버 입니다.
서보 모터를 사용함으로써 내구성과 토크 정확도가 뛰어난 제품 입니다.
토크 설정에 따라 체결속도는 자동설정(조절가능)되며, RS232C통신으로 출력되는
설정토크, 체결토크, 회전수, 카운트, 체결시간을 확인하실 수 있습니다.

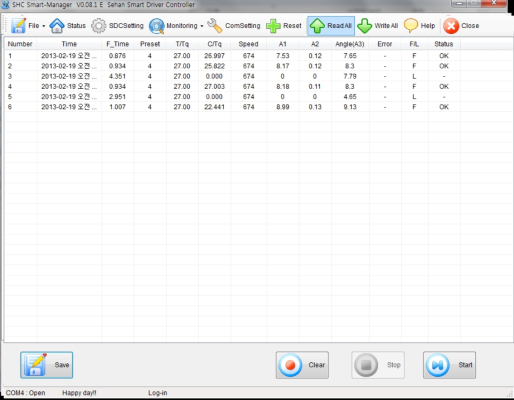

PLC 및 PC와의 연동이 수월하며 자체 개발한 Smart-Manager(PC 소프트웨어)를
이용하여 간편하게 파라미터를 설정하실 수 있습니다.

제품의 기능

· 토크 및 속도, 회전 각도(Min/Max) 최대 8개까지 사전 메모리 저장 가능(Preset No.)
· 각 Preset 번호는 작업자에 의하여 센서에 의해 간단하게 저장 및 선택
· 수동 및 자동 토크 가변 용이
· 긴 수명, 저소음, 저 발열, 경량화로 작업자의 피로 감소
· 고속 회전으로 빠른 작업성 확보
· 체결품질 감시 및 카운트 기능 내장으로 고정 오류 방지 시스템 관리

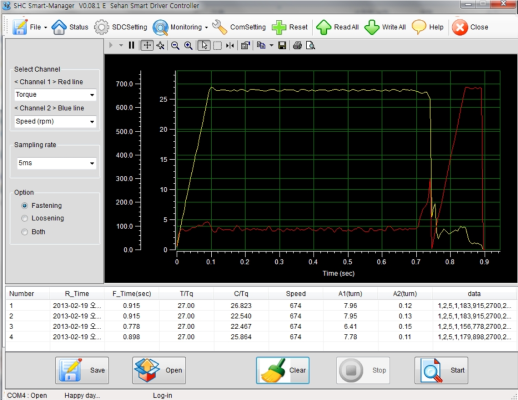

· PC, PLC의 시리얼 통신에 의해 체결에 대한 데이터 관리 및 실시간 데이터 & 그래프 모니터링
· 각 종 에러코드로 이상동작을 표시하여 에러에 대한 빠른 판단과 조치 가능
· 토크 설정 시 속도(RPM) 자동 변경 설정(수동 설정 가능)
· 실시간 체결데이터 확인(FND Display) 및 출력(RS232C 통신)
· 시리얼 포트를 이용한 펌웨어 업그레이드

제품의 사양

Model	Torque Unit		Speed				Weight	Vacuum Ass'Y	Bit Type	Paired Controller
	[Kgf.cm]		Auto [rpm]		Manual [rpm]		[kg]
	Min	Max	Min	Max	Min	Max	[kg]
SH030R010	0.5	2.5	410	1,000	100	1,000	0.63	O	E	SHC-50
SH050R010	0.8	4.5	300	1,000	100	1,000	0.72	O	E	SHC-50

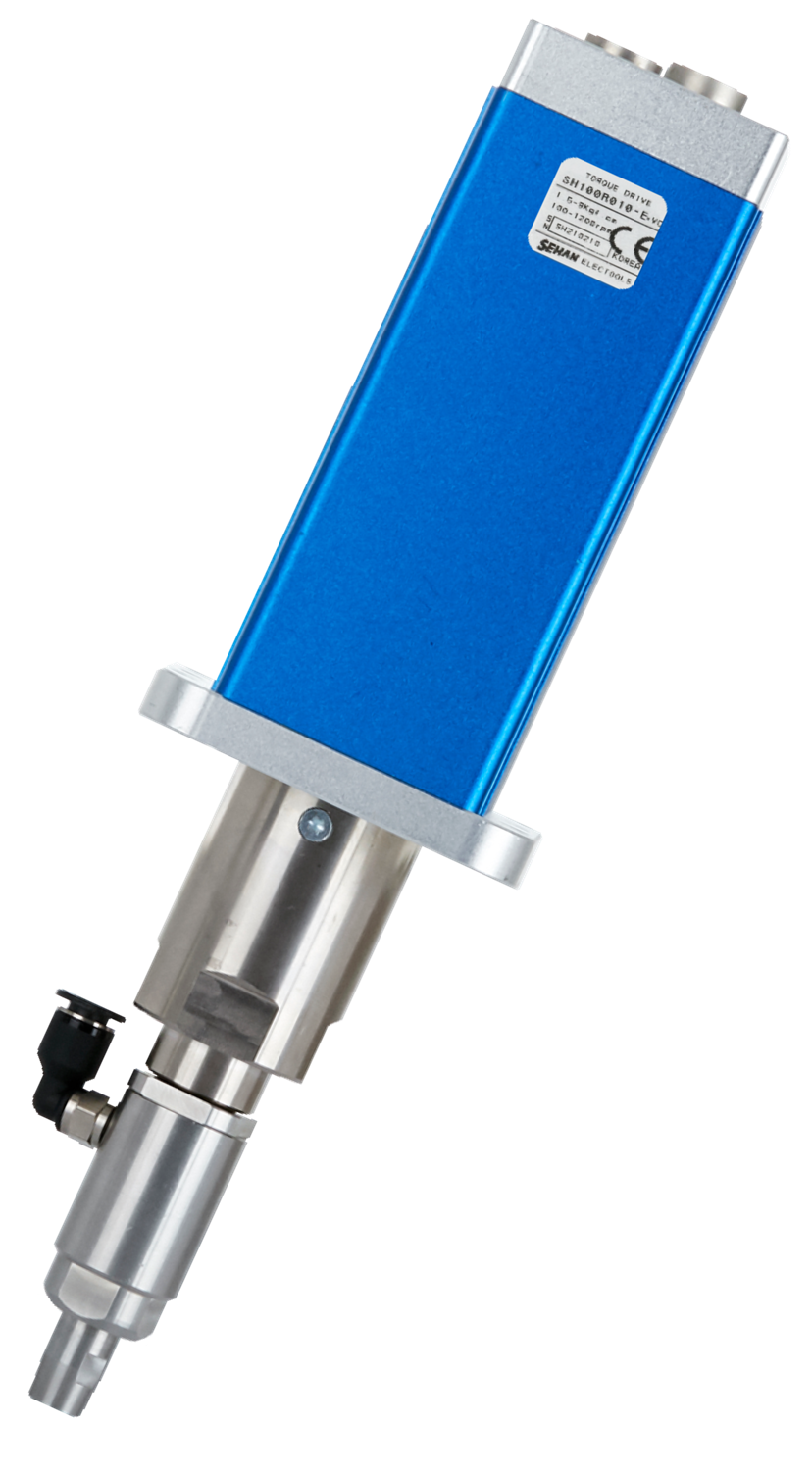

SH100R010	1.5	9.0	365	1,200	100	1,200	0.83	O	A,E	SHC-100
SH100R030	5.0	25	290	960	100	1,000	1.45	O	A
SH100R050	10	43	395	820	100	1,000	1.45	O	A
SH100R100	20	85	210	470	100	500	1.45	O	A

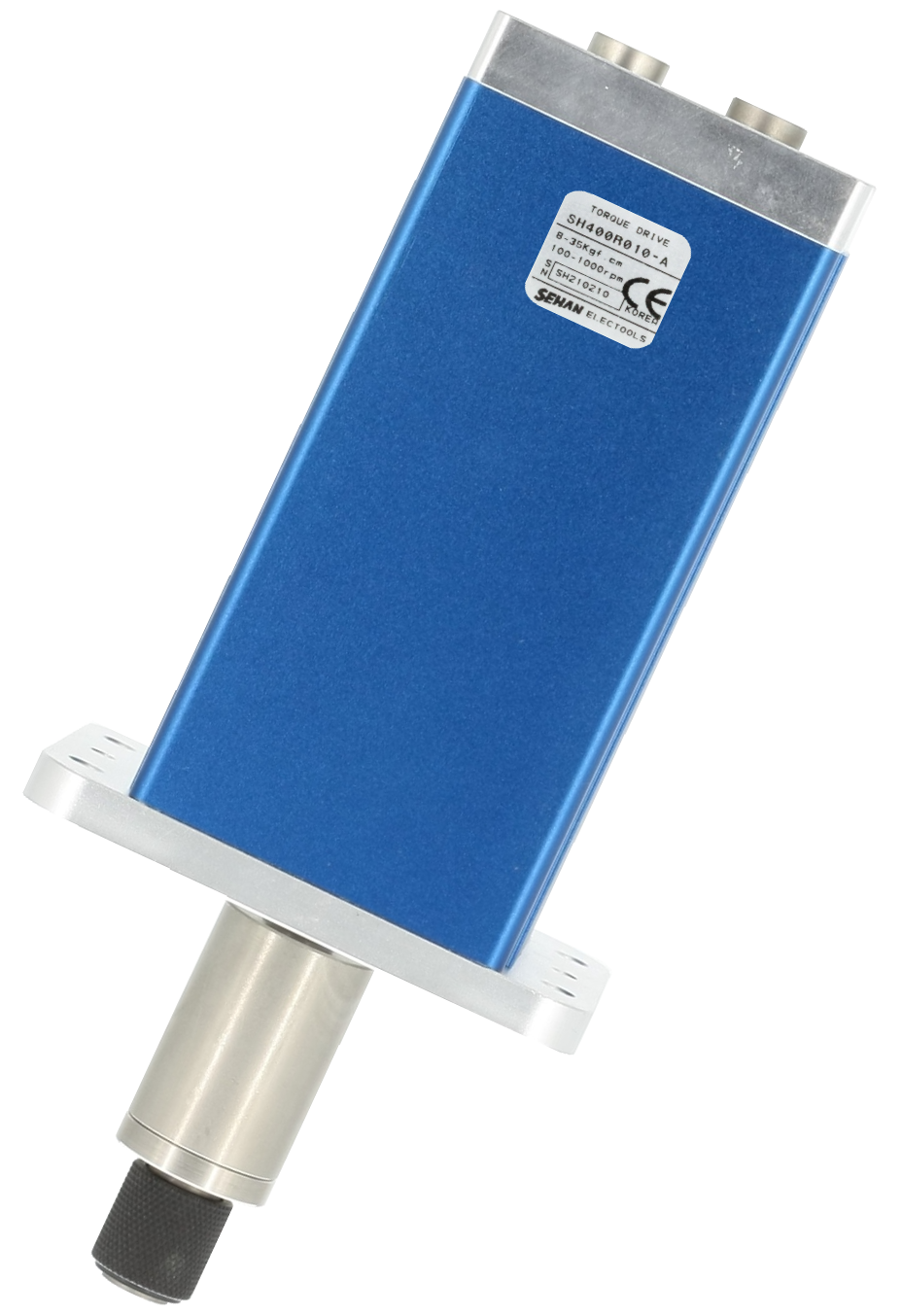

SH400R010	8.0	35	400	1,000	100	1,000	2.0		A	SHC-400
SH400R050	50	170	170	430	100	1,000	3.2		3/8", SQ Male
SH400R100	80	350	170	430	100	500	3.2		3/8", SQ Male

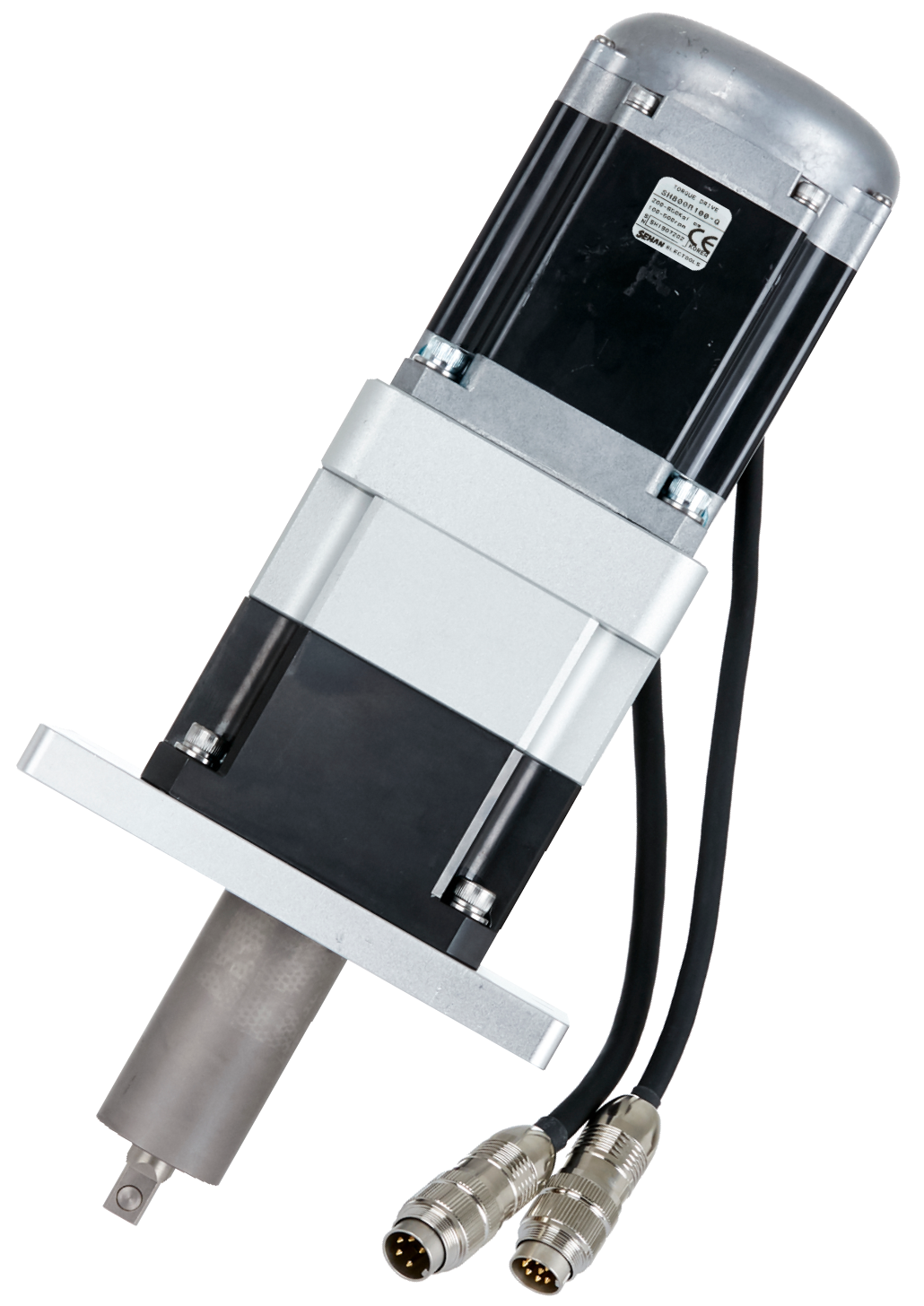

SH800R050	100	310	265	360	100	1,000	6.1		3/8", SQ Male	SHC-800
SH800R100	200	650	120	305	100	500	6.1		3/8", SQ Male	SHC-800
