Model

Torque Unit

Speed

Weight

Vacuum Ass'Y

Bit Type

 Paired Controller

[Kgf.cm]

Auto [rpm]

 Manual [rpm]

[kg]

Min

Max

Min

Max

Min

Max

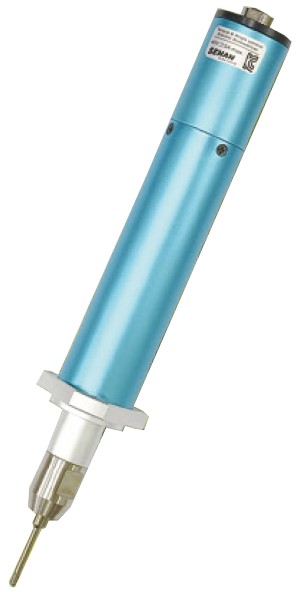

SD05N

1.0

5.0

400

1,000

100

1,000

0.64

A, E

 SDC-40

SD09N

1.5

9.0

300

1,000

100

1,000

0.65

A, E

SD18N

4.0

18

300

900

100

1,000

0.75

A

SD28N

5.0

28

190

780

100

1,000

0.75

A

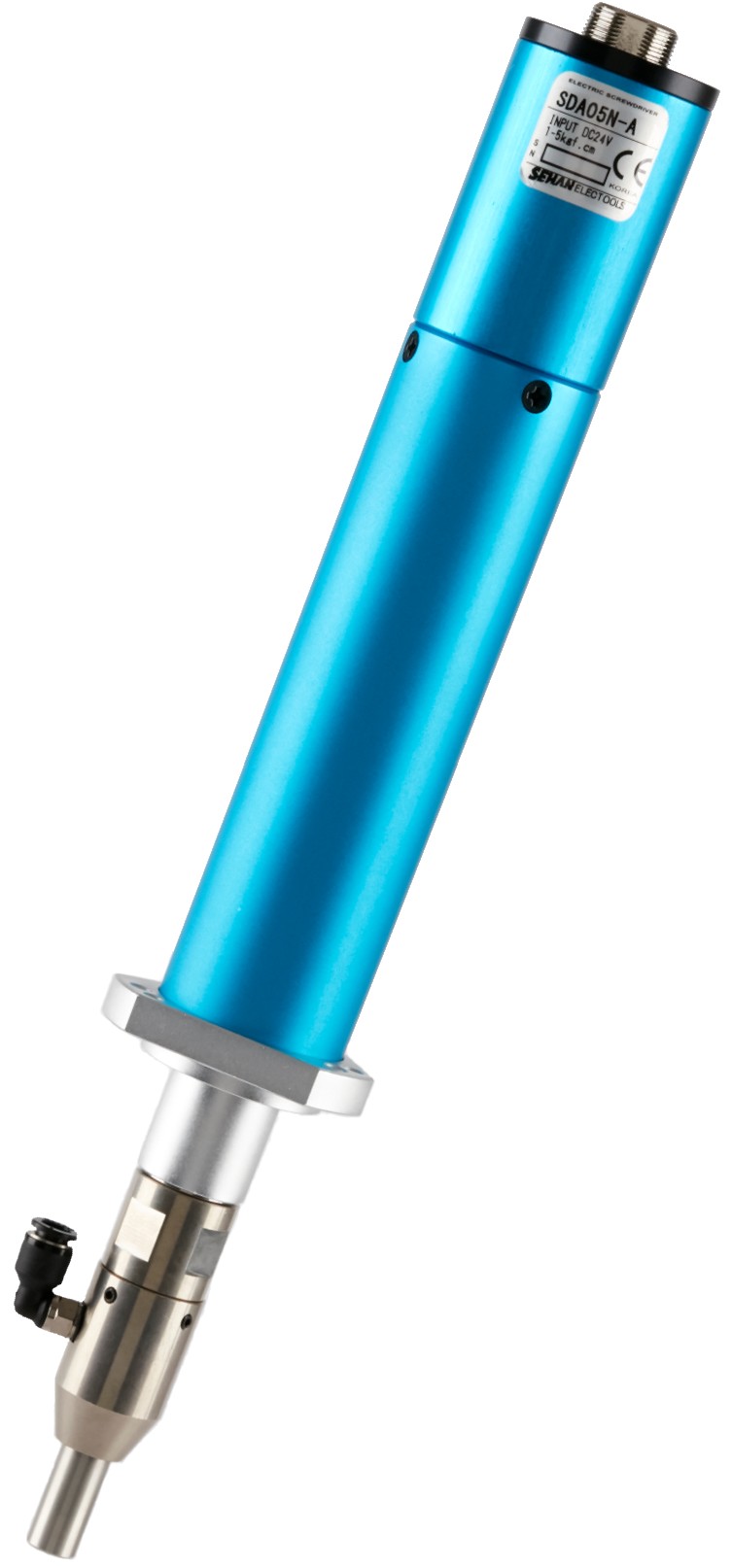

SDA05N

1.0

5.0

240

1,000

100

1,000

0.68

O

A, E

 SDC-40

SDA09N

1.5

9.0

300

1,000

100

1,000

0.68

O

A, E

SDA18N

4.0

18

300

900

100

1,000

0.75

O

A

SDA28N

5.0

28

190

780

100

1,000

0.75

O

A

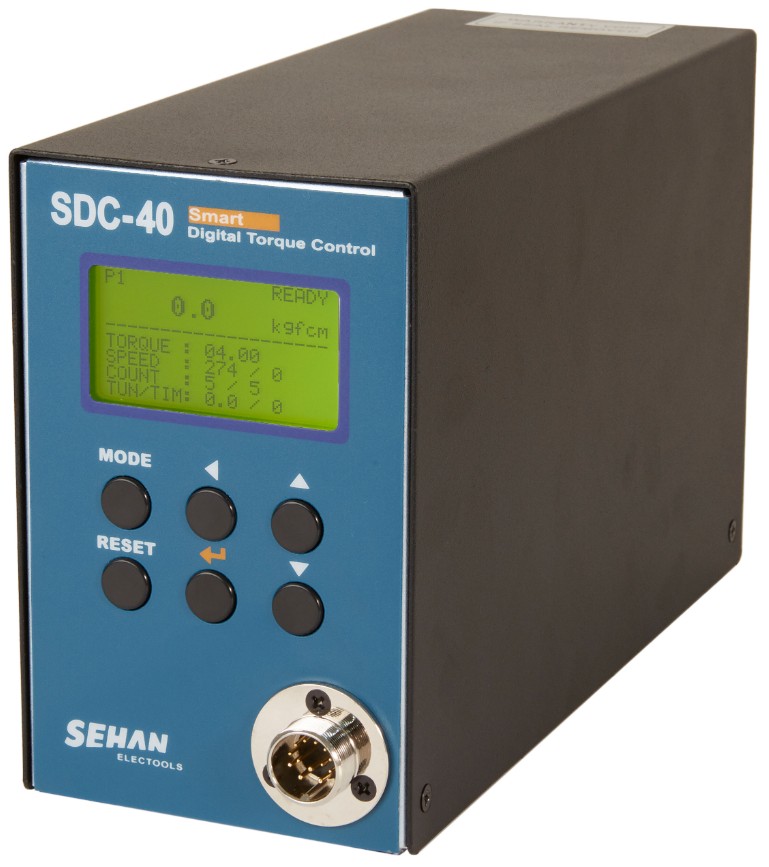

 NO

_{항    목 ​}

사    양

1

입력전압

AC120VC or AC220V, 50~60Hz, 3A

2

 출력전압

DC40V, 5A

3

토크(Torque)

1 ~ 28.0 Kgf.cm

 4

회전속도 (Speed)

 5

회전수 (Angle)

0.1 Turn

 6

토크 offset 값 조정

-10% ~ +10%

 7

작동 환경 조건

0 ~ 40℃ / 15 ~ 80% RH ( without dew )

 8

 Preset 파라미터

 토크, 회전속도 , 각도를 8개 번지에 저장

 9

 설정번지 선택방법

• Front Panel 버튼
• 외부 I/O

• 외부센서 직접연결

 10

 드라이버 정보 인식

 드라이버의 EEP Rom 을 통해 자동 인식 및 개별특성에 대한 보정

 11

 에러정보 디스플레이

 시스템, 통신 및 패턴에 대한 에러로 구분하여 에러코드로 디스플레이

 12

 스크류 체결품질 모니터링

 나사의 체결시간 , Turn 수 등을 감시하여 체결품질 OK/NG 판정

 13

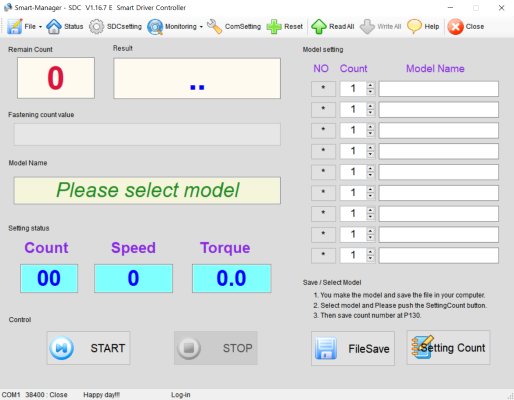

 스크류 카운터

 총8 개 모델의 나사 개수를 각각 저장하고 , 정상 체결 수량 모니터링

 14

 모니터링 파라미터 설정

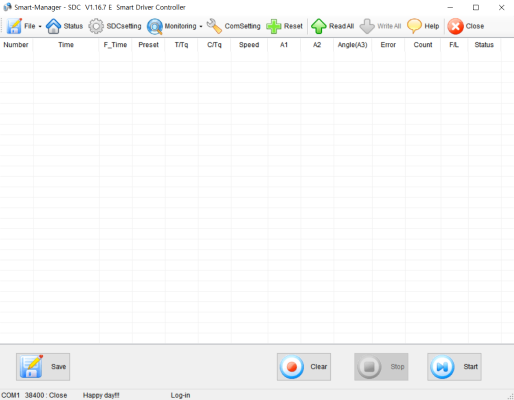

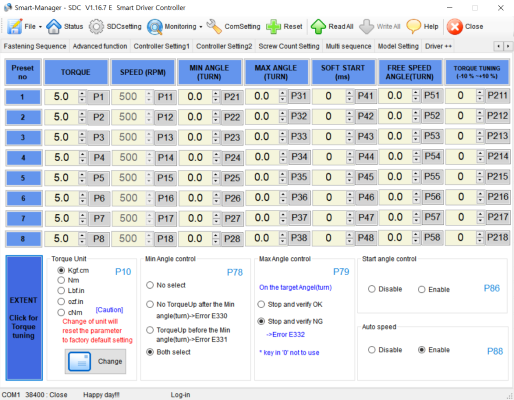

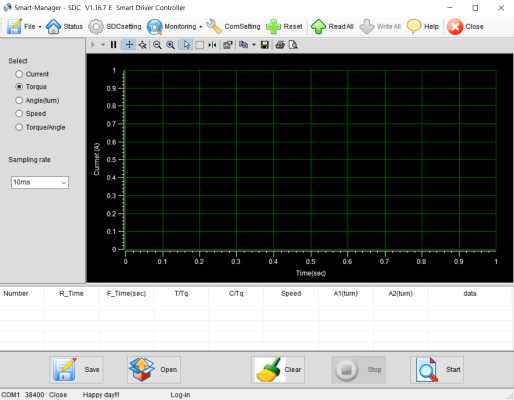

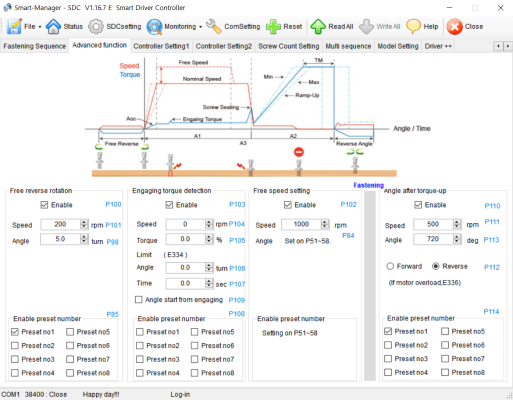

 PC통신소프트웨어, Smart Manager 를 통하여 체결정보 모니터링 및

 파라미터 설정
